华擎J3455安装群晖6.2.3 详细步骤

正能量 yun 1个月前 (10-24) 116次浏览 扫描二维码

需要下载的文件

  • 引导文件 作用:写入 u 盘或硬盘后,引导安装群晖系统
  • 系统文件 作用:群晖系统文件
  • U 盘无忧 作用:查看 u 盘 vid pid
  • DiskGenius 作用:用于修改引导文件里面的配置文件中的参数
  • win32diskimager 作用:用于写入引导文件到 U 盘
  • synology-assistant 作用:系统安装后可查找群晖主机

引导文件下载链接:https://global.download.synology.com/download/DSM/release/6.2.3/25426/DSM_DS3617xs_25426.pat

系统文件下载链接:(自行下载需要的版本)https://archive.synology.cn/download/Os/DSM

U 盘无忧:https://sourceforge.net/projects/win32diskimager/

DiskGenius https://www.openos.org/downloads/diskgenius-4-9-6-564.17/

win32diskimager https://sourceforge.net/projects/win32diskimager/

synology-assistant https://www.synology.cn/zh-cn/support/download/DS120j?version=7.1#utilities

第一步:升级华擎 J3455 主板 bios 到 1.8 版本,并且修改主板设置

升级步骤:华擎官方网站下载 J3455 主板 1.8 版本的文件(注意 1.6 以下不能直接升级 1.8)

下载地址:华擎科技 > J3455-ITX (asrock.com)

下载文件解压后复制到 U 盘,开机按 del 键进入 bios,点击 ueif 升级,会自动搜索 U 盘文件,搜索出来后会提示安装。安装完成重新启动按 del 键再次进入 bios,更改 bios 设置步骤如下:

按 F9 还原 BIOS 后启用 CSM 模式
Boot - CSM(Compatibility Support Module) - CSM - Enabled
再按 F10 保存自动重启,再按 DEL 进入 BIOS,进行以下自定义配置
Advanced - CPU Configuration - Intel SpeedStep Technology: Disabled
Advanced - CPU Configuration - CPU C States Support: Disabled
Advanced - CPU Configuration - VT-d: Enabled
Advanced - CPU Configuration - Power Gear: Sport Mode
Advanced - ACPI Configuration - RTC Alarm Power On: By OS
Boot - Hard Drive BBS Priorities - 进去后把全部硬盘都 Disabled
Boot - Boot Option #1 - USB 开头的引导优盘(切记不能选 UEFI 开头的设备)
Boot - 其余 Boot Option 都 Disabled
最后按 F10 保存自动重启即可

至此第一步主机的准备工作已经完成。

第二步:准备制作引导

  • 1.U 盘的准备工作

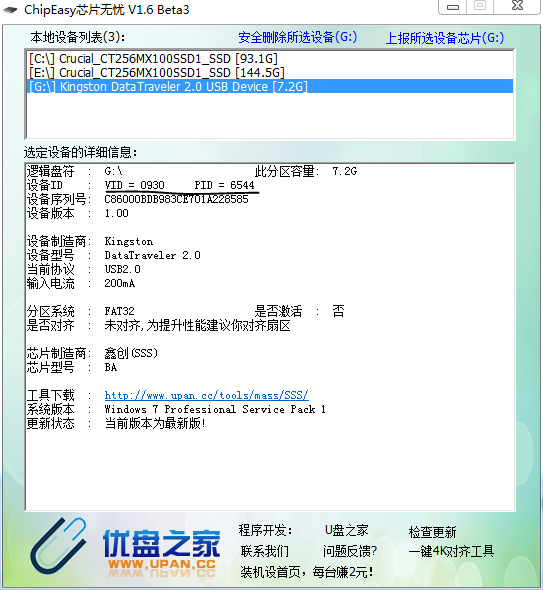

下载 U 盘无忧,插入 U 盘,打开 U 盘无忧软件,驱动器选择 u 盘,查看 u 盘 vid pid,记下来关闭软件。

  • 2.修改引导文件的配置文件

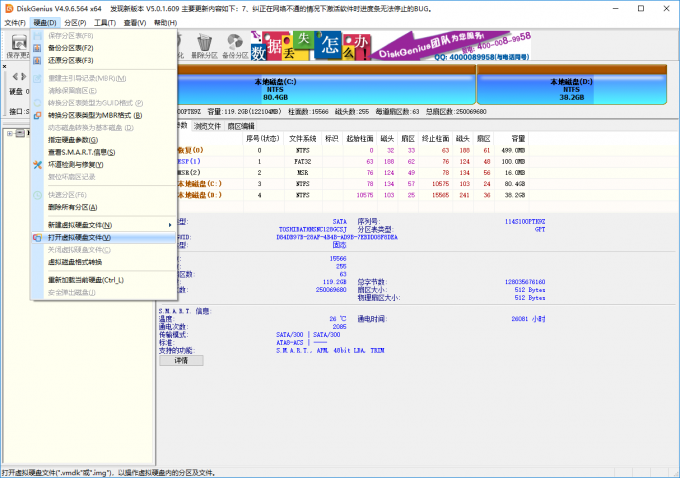

打开 DiskGenius, 在顶部选择硬盘-打开虚拟硬盘文件, 选择刚刚下载的.img 引导文件并打开

在左边找到刚刚打开的 img 文件, 点击 ESP-grub, 在右边找到 grub.cfg, 选择复制到桌面.

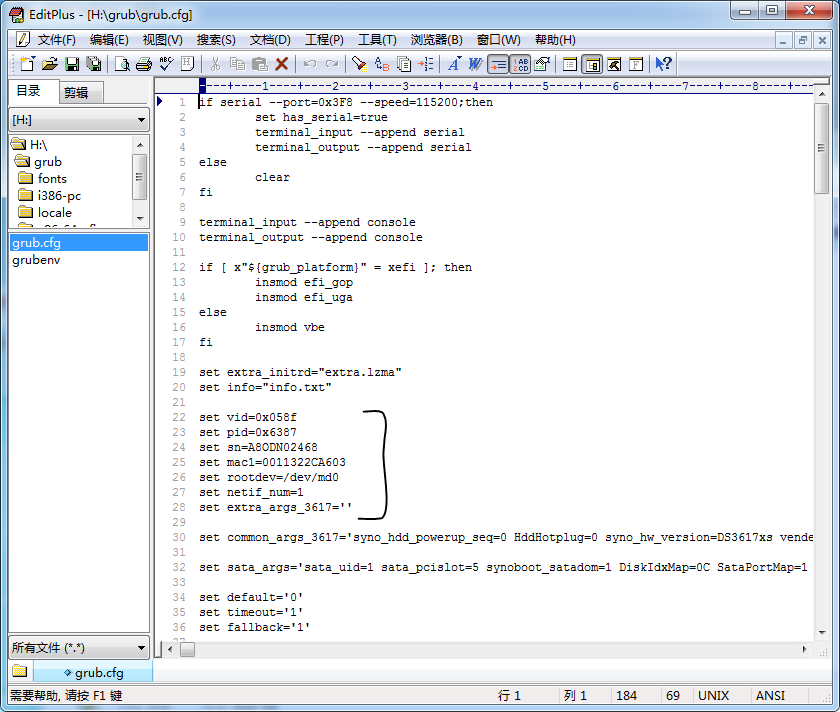

再去桌面编辑刚刚复制过来的 grub.cfg 文件
建议使用 EditPlus 或 notepad++等类似编辑软件

这个根据自己的要求填写。
set vid=0x058f U 盘的 VID 实体机必须修改,虚拟机无需修改
set pid=0x6387 U 盘的 PID 实体机必须修改,虚拟机无需修改
set sn=A8ODN02468 序列号 可以不修改
set mac1=0011322CA603 mac 地址 可以不修改

填写正确的 U 盘 VID 和 PID 可以在 DSM 界面隐藏 U 盘,修改 sn 和 mac 地址可以用于”洗白”
注意:vid 和 pid 的 0x 不要修改,只需要修改后面的 4 位

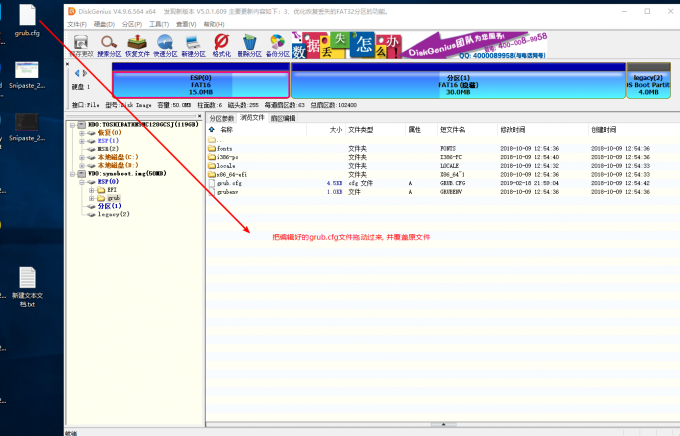

再把已经编辑好的 grub.cfg 文件拖动到 DiskGenius 刚刚的位置, 并且替换之前的文件.

然后记得关闭 DiskGenius

至此引导文件修改完毕
  • 3.制作引导 U 盘

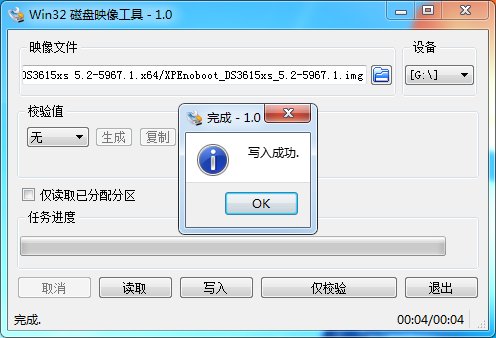

运行 Win32 Disk Imager 磁盘映像工具,如下图所示

1,先在软件界面右侧设备(Device) 部分选择 U 盘的盘符。
(建议在操作前移除所有其他的 USB 存储设备,以防选择错误导致其他 U 盘或移动硬盘数据丢失)。

2,再点击软件界面 映像文件(Image File)右侧蓝色文件夹图标,选择之前下载的 synoboot.img 文件。

3,最后再点击写入(Write)。

写入成功后电脑看不到 U 盘了
  • 3.开始安装

1,插入 U 盘,第一步已经设置 U 盘启动,插入制作好的 U 盘,启动电脑,此时需要接入显示器,键盘。

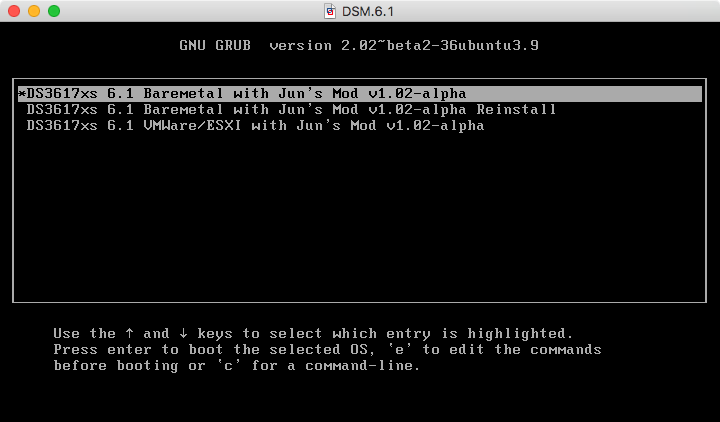

2,默认选择从 U 盘启动后选择第 1 个 DS3617xs 6.1 Baremetal with Jun’s Mod v1.02-alpha 按回车。

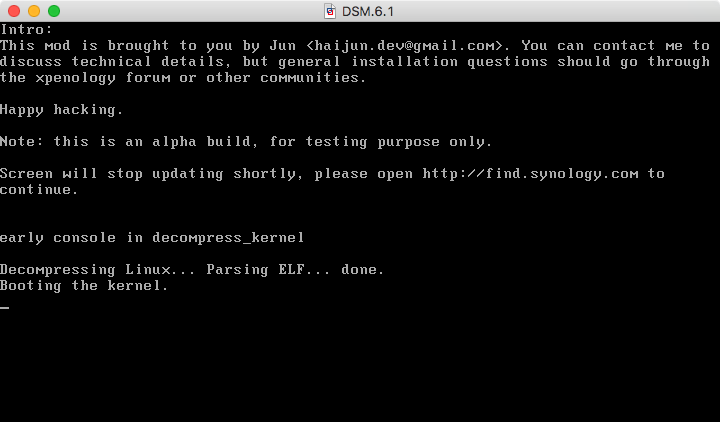

3,提示 Please open http://find.synology.com to continue 后等个 1-2 分钟在浏览器里面输入http://find.synology.com/ ,搜索 DSM,如果没有找到,那么使用 SynologyAssistant 查找,即前面的软件。

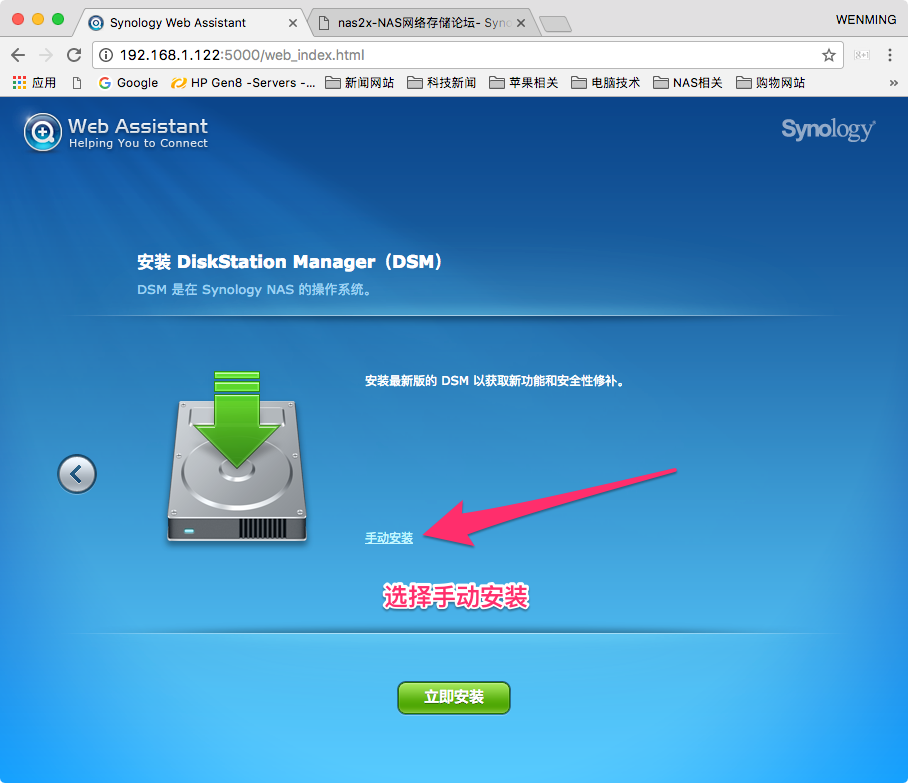

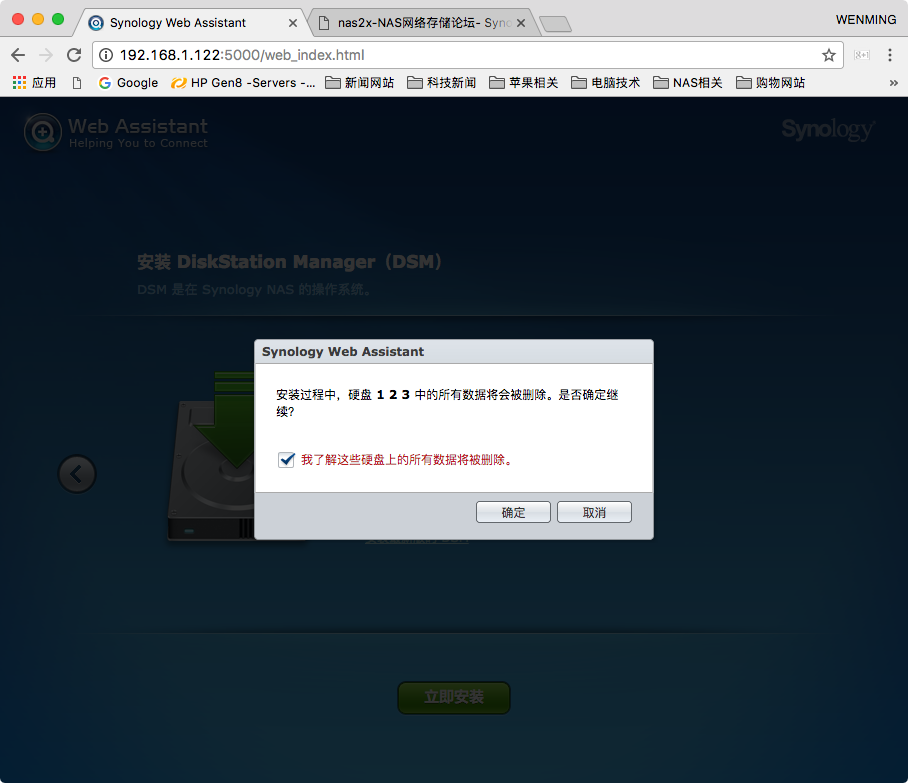

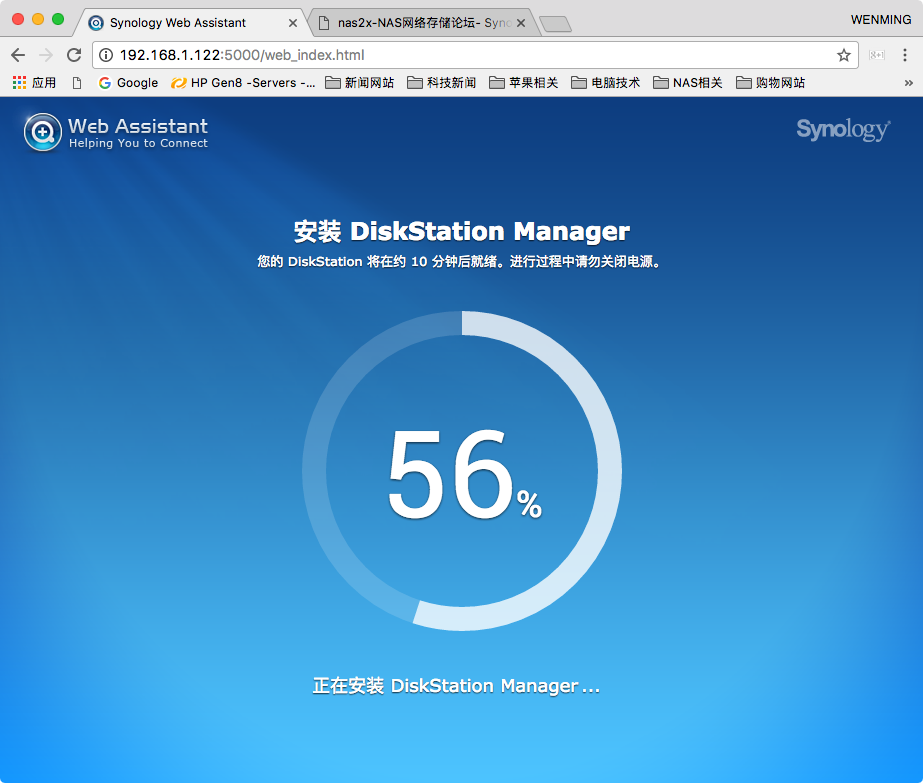

4,根据提示继续,点击手动安装后选择之前下载的 pat 文件,然后再点击立即安装。

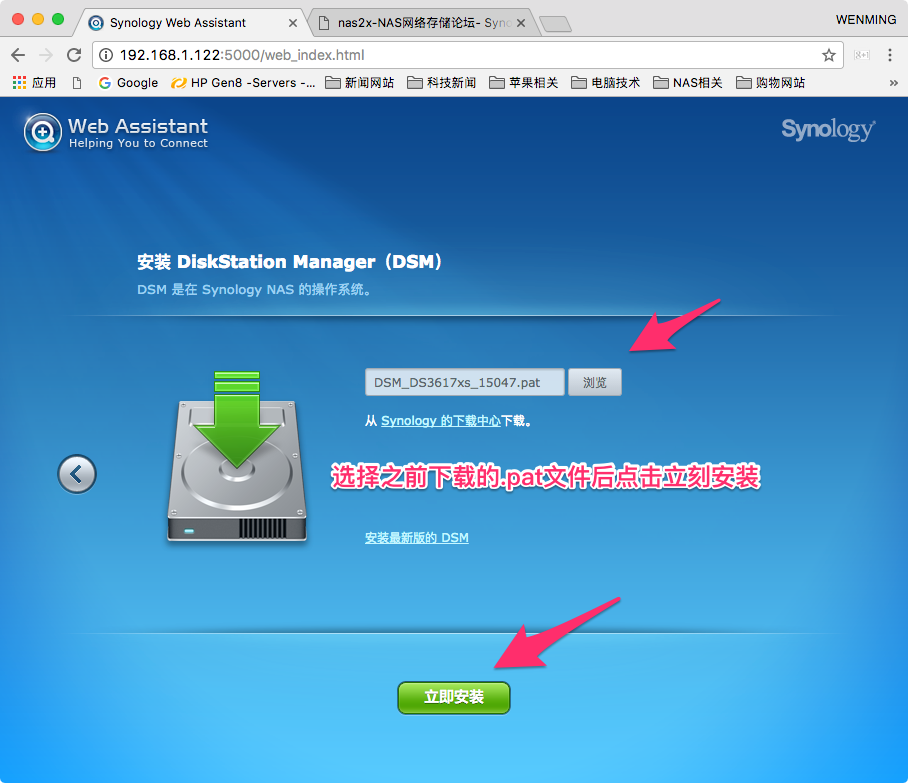

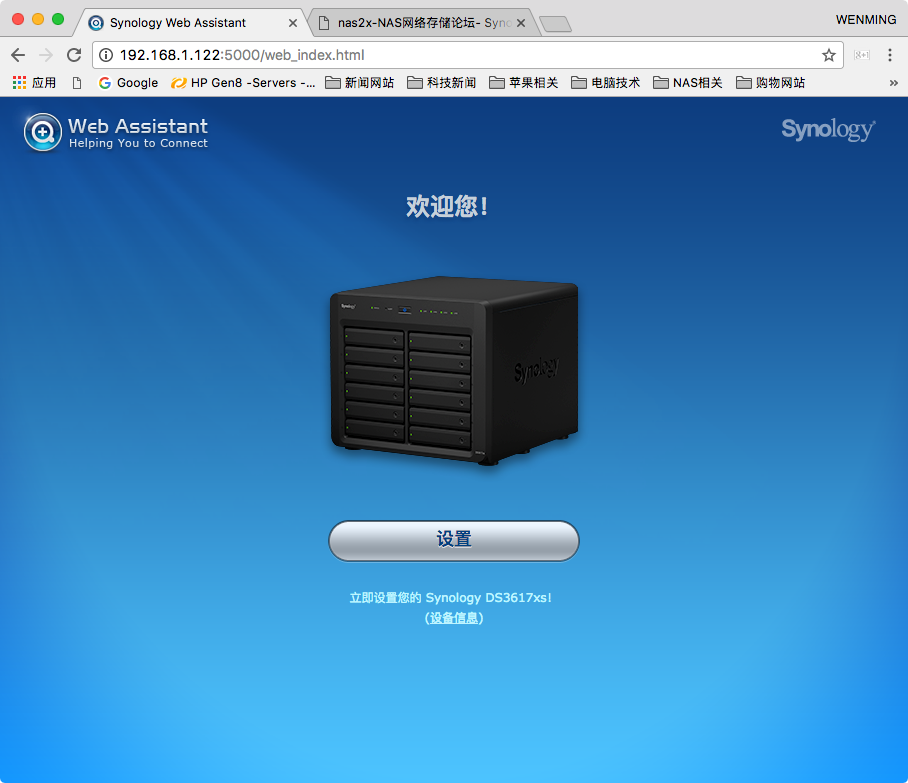

点击设置,手动安装,选择之前下载的系统文件

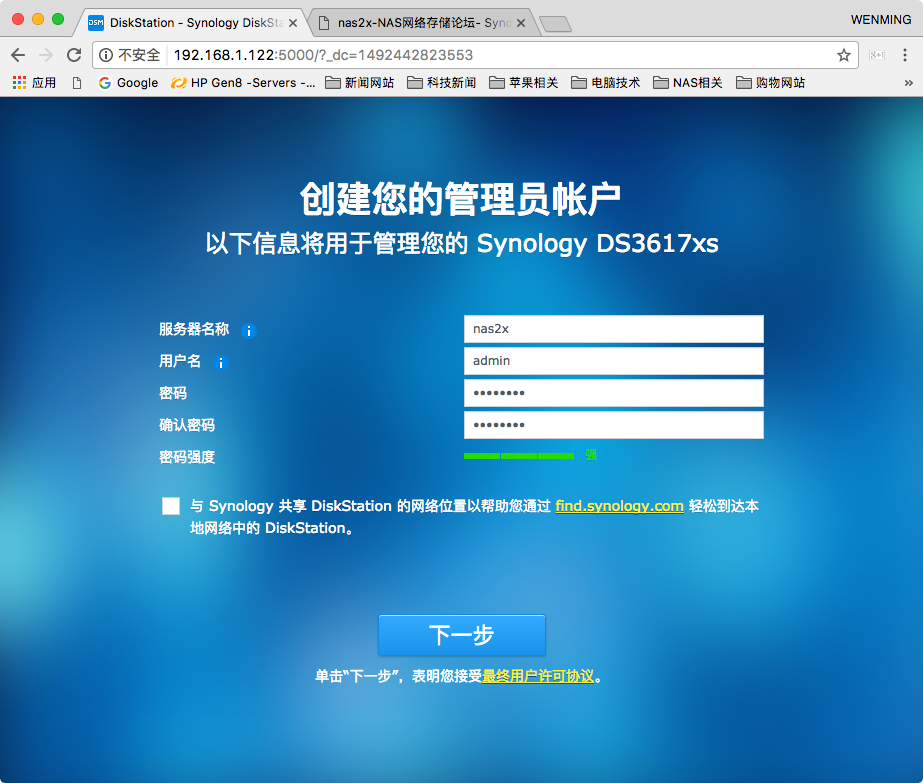

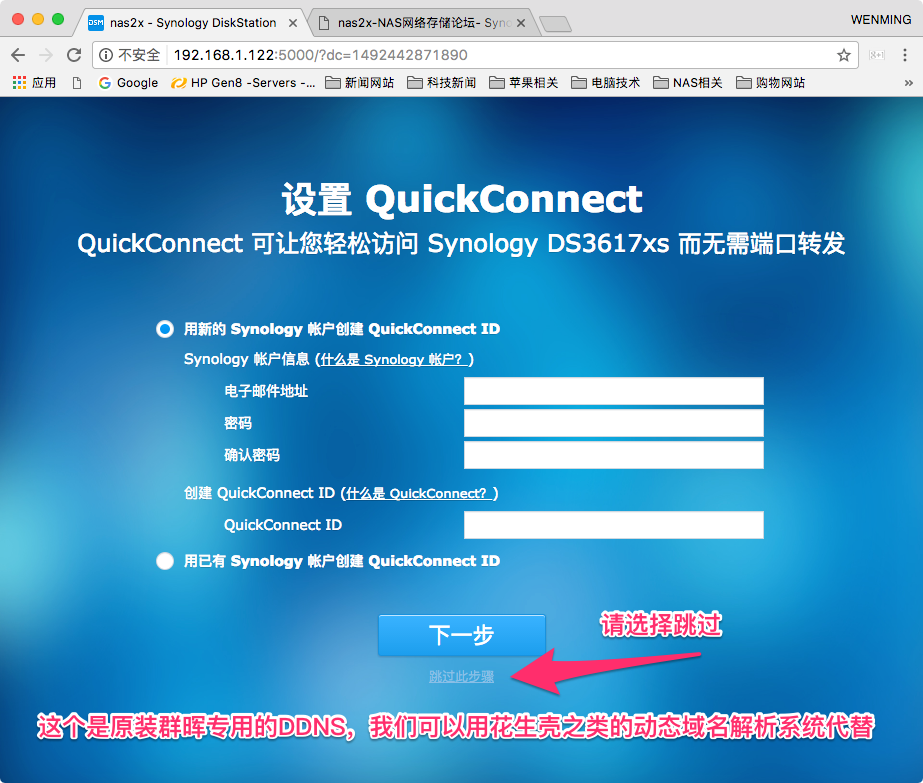

电脑自动重启后进入一些基本设置,可以根据自己的要求来设置

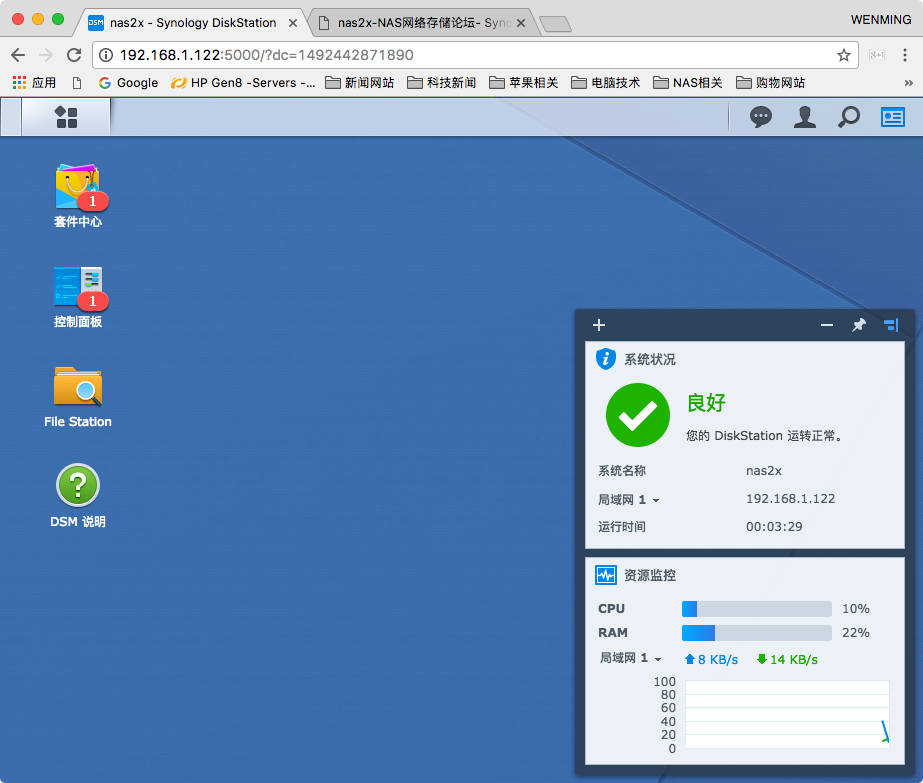

至此系统安装完成,后续就是配置系统了。学习移步:www.openos.org/
